4000 মি লম্বা সিএনসি ট্যান্ডেম প্রেস ব্রেক মেশিন টুল একক ভি নীচের ডাই বাঁক 5 মিমি শীট

প্রেস ব্রেক মেশিন কিঃ

এবং আমি আপনাকে প্রেস ব্রেক মেশিনের আরো বিস্তারিত ওভারভিউ প্রদান করবঃ
একটি প্রেস ব্রেক হ'ল একটি ধাতব কাজের মেশিন সরঞ্জাম যা শীট ধাতু বা অন্যান্য উপকরণ বাঁকতে ব্যবহৃত হয়।

এটিতে একটি স্থির নিম্ন ডায় (বা বিছানা) এবং একটি চলনশীল উপরের ডায় (বা র্যাম) রয়েছে যা উপাদানটি বাঁকতে শক্তি প্রয়োগ করে

পছন্দসই আকৃতিতে।
একটি প্রেস ব্রেক মেশিনের মূল উপাদানগুলির মধ্যে রয়েছেঃ
ফ্রেমঃ ভারী দায়িত্বের ফ্রেম মেশিনের কাঠামোগত সমর্থন প্রদান করে।
রাম: একটি চলনশীল উপরের ডাই যা বাঁকানোর শক্তি প্রয়োগ করে। এটি জলবাহী, বৈদ্যুতিক বা যান্ত্রিক উপায়ে চালিত হয়।
বেডঃ স্থির নিম্ন ডাই যা নমনের সময় ওয়ার্কপিসকে সমর্থন করে।
ব্যাকগ্যাজঃ নিয়মিত স্টপ যা প্রতিটি বাঁক জন্য workpiece সঠিকভাবে অবস্থান।
টুলিংঃ বিনিময়যোগ্য মুর বা সরঞ্জাম যা পছন্দসই বাঁক প্রোফাইল দেয়।
কন্ট্রোলসঃ বন্ডিং প্রক্রিয়া প্রোগ্রামিং এবং নিয়ন্ত্রণের জন্য ইন্টারফেস, প্রায়শই সিএনসি ক্ষমতা সহ।

উচ্চ মানের সিএনসি হাইড্রোলিক প্রেস ব্রেক এবং হাইড্রোলিক বেডিং মেশিন সরবরাহ

সিএনসি প্রেস ব্রেক মেশিনে FAGO গ্রিট স্কেলঃ

গ্রিটিং রুলার প্রায়ই CNC প্রেস ব্রেক মেশিন টুলস এর বন্ধ-লুপ servo সিস্টেমে ব্যবহার করা হয়, যা

পরিমাপ করা আউটপুট সিগন্যালটি ডিজিটাল ইমপ্লান্স,

যার বৈশিষ্ট্য হল, বড় ডিটেকশন রেঞ্জ, উচ্চ ডিটেকশন নির্ভুলতা এবং দ্রুত প্রতিক্রিয়া।

 সিএনসি ট্যান্ডেম প্রেস ব্রেক মেশিনের নীতিঃ

একই স্পেসিফিকেশন সঙ্গে দুটি WE67K- সিরিজ CNC প্রেস ব্রেক চয়ন করুন, এবং দ্বৈত মেশিন কনফিগার

দুটি মেশিন টুলের লিঙ্কিং অতিরিক্ত দীর্ঘ এবং পুরু workpieces প্রক্রিয়া করতে পারেন।

দুটি মেশিন টুল একই সময়ে পৃথকভাবে ব্যবহার করা যেতে পারে, উৎপাদন দক্ষতা উন্নত এবং সঞ্চয়

ডিফ্লেকশন কমপেনশান প্রক্রিয়া দিয়ে সজ্জিত। সিঙ্ক্রোনাইজেশন প্রক্রিয়া যান্ত্রিক গ্রহণ করে

হাইড্রোলিক সার্ভো এবং যান্ত্রিক স্টপ। উপরের স্লাইডার এর স্ট্রোক এবং পিছনের রিটেনশন ফ্রেমের অবস্থান

মোটর দ্বারা দ্রুত সামঞ্জস্য করা হয়। ম্যানুয়াল সূক্ষ্ম সমন্বয়, বৈদ্যুতিন সংখ্যাসূচক নিয়ন্ত্রণ প্রদর্শন। WE67K- টাইপ ইলেক্ট্রো-হাইড্রোলিক

সার্ভো সিএনসি নমন মেশিন একাধিক মেশিন দ্বারা সংযুক্ত করা যেতে পারে। ডাবল মেশিন লিঙ্ক নমন মেশিন প্রধানত

একটি একক মেশিনের তুলনায় দীর্ঘ এবং পুরু প্লেট এবং দীর্ঘ এবং সংক্ষিপ্ত workpieces ইন্টারেক্টিভ ব্যবহারের জন্য ব্যবহৃত

একই চাপের সাথে, এটি একই কনফিগারেশনের অধীনে স্পষ্ট মূল্য সুবিধা আছে, যা ব্যবহার খরচ সংরক্ষণ করতে পারেন

গ্রাহকদের জন্য।

সিএনসি প্রেস বেক মেশিন টুলপ্রযুক্তিগত তথ্য


সিএনসি প্লেট শীট নমন মেশিন বৈশিষ্ট্য
সিনক্রো প্রেস ব্রেক মেশিন ব্যবহার state-of-the-art হাইড্রোলিক্স (Bosch-Rexroth বা
হর্বিগার) এবং ইলেকট্রনিক্স (টেলিমেকানিক, মেরলিন জেরিন লেগ্র্যান্ড, সিমেন্স) থেকে
প্রেস ব্রেক ফ্রেম একটি শক্তিশালী
একক ব্লক ইস্পাতের ঢালাই করা নির্মাণ, ঢালাই এবং মেশিনের পরে চাপ হ্রাস
মেশিনের যথার্থতা নিশ্চিত করার জন্য পুনরায় অবস্থান না করে, সর্বনিম্ন নিশ্চিত করে
বাঁকানোর সময় বিকৃতি
পিস্টনগুলি ইস্পাতের কাঠামো, সুনির্দিষ্টভাবে মাউন্ট করা এবং দীর্ঘ সময়ের জন্য মাইক্রো পোলিশ করা হয়
সিনক্রোনাইজড প্রেস ব্রেক একটি ডাউনস্ট্রোকিং টুইন সিলিন্ডার
হাইড্রোলিক প্রেস ব্রেক (Y1 ️ Y2 অক্ষ) এবং এর মধ্যে রয়েছেঃ

সিএনসি ট্যান্ডেম প্রেস ব্রেকের প্রধান উপাদানঃ
1. AKAS লাইট গার্ড সহ সিই সম্মতি
2. রশ্মি সিঙ্ক্রোনাইজেশন রৈখিক স্কেল এবং আনুপাতিক ভালভ মাধ্যমে
3ডেলিম এঙ্গেল প্রোগ্রামিং কন্ট্রোল বা ইএসএ সিস্টেম
4. Y1 + Y2 + X অক্ষ হিসাবে স্ট্যান্ডার্ড, স্টার্টআপ এ অক্ষ স্বয়ংক্রিয় সূচক
5. ইউরোপীয় (সিস্টেম) শীর্ষ এবং নীচের টুল clamping
6. হার্ডড গোজনেক টপ টুল এবং 4-ভি-ডাই নীচের টুল
7. সার্ভো মোটর চালিত ব্যাক গেইজ গোলাকার স্ক্রু (= এক্স-অক্ষ)
8. ক্রোনিং টেবিল / শীর্ষ clamping সঙ্গে বিরোধী deflection wedges
8. পাশের এবং পিছনের নিরাপত্তা সুরক্ষা এবং নিরাপত্তা interlock সুইচ

100 টন সিএনসি হাইড্রোলিক প্রেস ব্রেকের জন্য অপশনাল সরঞ্জামঃ
1. X1, X2, R1, R2, Z1 এবং Z2 মত অতিরিক্ত অক্ষ নিয়ন্ত্রণ
2ডেলম ৬৫, ৬৬, ৬৯ এবং সাইবেলেক ৮০, ১২০০, মোডেভা সিরিজ
3গলার ফাঁক বেশি, দিনের আলো বেশি খোলা ইত্যাদি...
4. দ্রুত ম্যানুয়াল বা জলবাহী টপ টুল clamping
5. অতিরিক্ত ব্যাক গেইজ ইউনিভার্সাল ফিঙ্গার ব্লক
6. কেন্দ্রীয় মোটরযুক্ত তৈলাক্তকরণ সিস্টেম

প্রেস ব্রেক মেশিনের জন্য সংযোজনীয় আনুষাঙ্গিকঃ

• সামনের বাহু সমর্থন, 3 টুকরা
• অ্যাঙ্কর বোল্ট, ৪ টুকরা
• বাদাম, কিছু টুকরো
• ওয়াশিং মেশিন, কিছু টুকরা
• তেল বন্দুক, এক টুকরা
• ফুট পেডাল ১ টুকরা

হাইড্রোলিক প্রেস ব্রেকের জন্য উপরের পঞ্চিং এবং নীচের ডাইঃ

• স্ট্যান্ডার্ড উপরের punching, এটা 500mm দৈর্ঘ্য বা কাস্টমাইজড বিভাগ করতে পারেন।
• গরম চিকিত্সা পরে punching এর প্রান্ত HCR 45-50 হয়
• পাঞ্চিং ধরে রাখার জন্য ক্রাউন ডিফেকশন সহ দ্রুত ক্ল্যাম্পিং ব্যবহার করুন।
• মাল্টি ভিই তল মেরে বিভিন্ন বেধের শীট বাঁকতে।
• তাপ চিকিত্সার পরে নীচের ডাই HB190-260 হয়।

সার্ভো প্রেস ব্রেক = শক্তি সঞ্চয় = সিএনসি হাইড্রোলিক প্রেস ব্রেক মেশিন
বৈদ্যুতিক হাইড্রোলিক প্রেস ব্রেক
5 থেকে 14+ অক্ষ সিএনসি • 110, 150, 195 টন • 8' থেকে 10' বাঁক দৈর্ঘ্য
আমাদের সার্ভো হাইড্রোলিক প্রেস ব্রেকগুলি 66% পর্যন্ত কম শক্তি খরচ সহ শক্তিশালী দক্ষ ধাতব বন্ডার

স্ট্যান্ডবাই সময় এবং 44% কম শক্তি খরচ বন্ডিং চক্রের সময়। আমাদের সার্ভো ব্রেক উপর রাম আন্দোলন

এসি সার্ভো "বৈদ্যুতিক" মোটর দ্বারা চালিত যা বৈকল্পিক গতির পাম্পের সাথে সামঞ্জস্য রেখে হাইড্রোলিক তেল "চাহিদা অনুযায়ী" চালায়।

আমাদের সার্ভো প্রেস ব্রেক আমাদের অত্যন্ত পরিশীলিত উন্নত ব্যবহার করে অংশ প্রতি উল্লেখযোগ্যভাবে কম খরচ অর্জন

প্রযুক্তি যা ইলেকট্রনিক্স, বৈদ্যুতিক শক্তি এবং হাইড্রোলিক্সের শক্তিশালী শক্তিকে শুধুমাত্র যখন প্রয়োজন হয় তখনই সিঙ্ক্রোনাইজ করে।

আপনি এর চেয়ে নীরব, বেশি শক্তি সাশ্রয়ী বা সঠিক প্রেস ব্রেক আর কোথাও পাবেন না।

এখানে ব্রোশার ডাউনলোড করুন
CNC হাইড্রোলিক প্রেস ব্রেক মেশিন.pdf

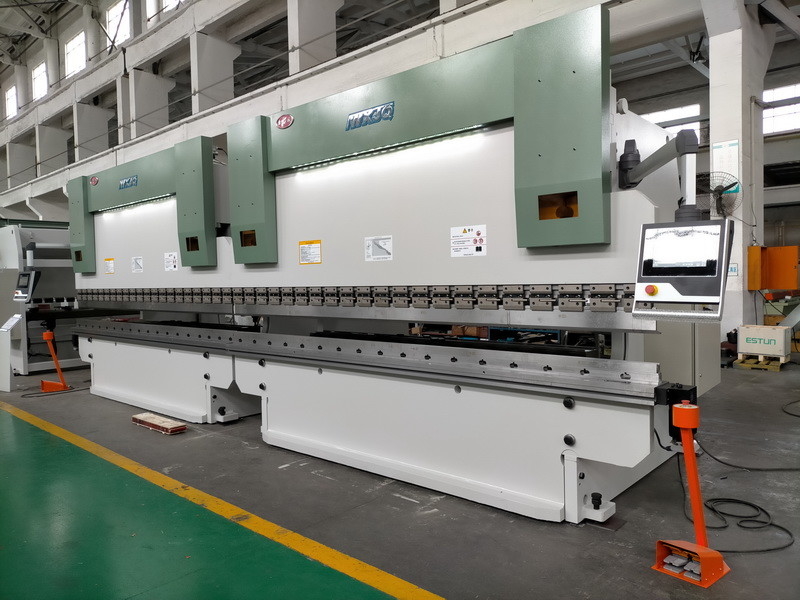

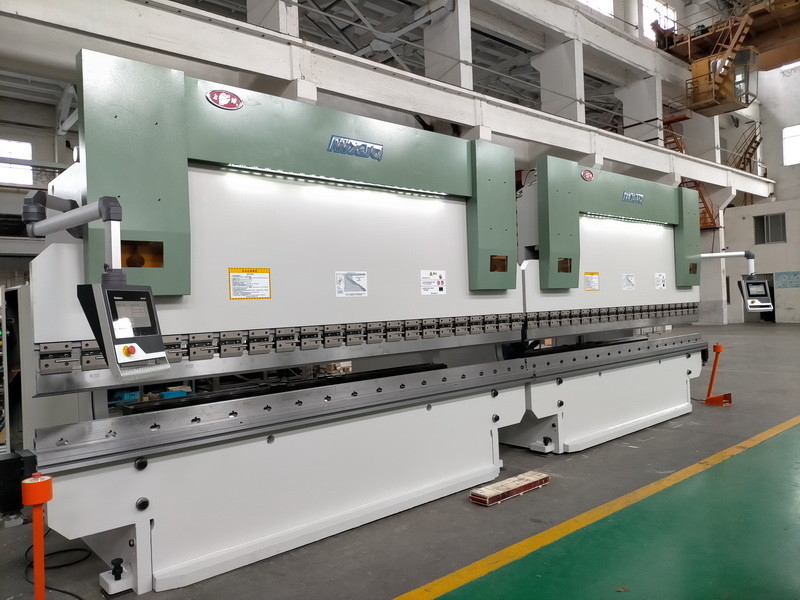

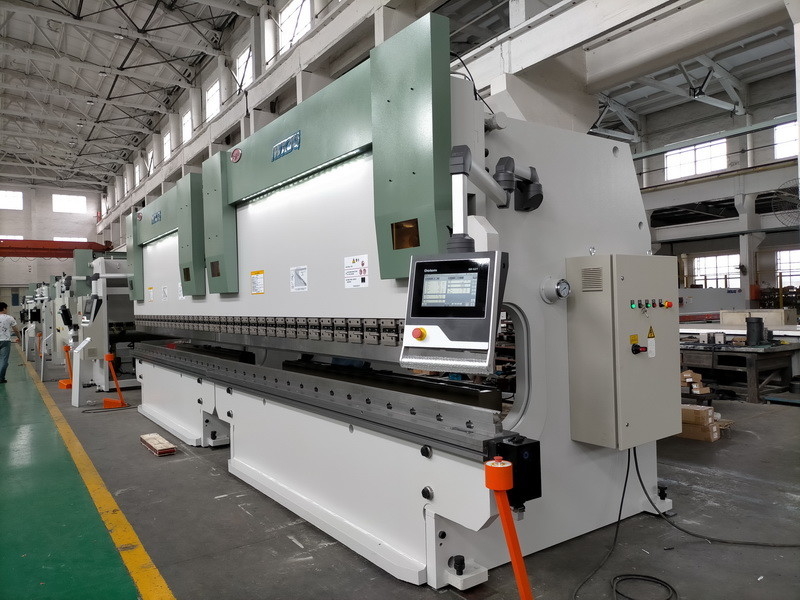

সিএনসি হাইড্রোলিক প্রেস ব্রেকের ছবিঃ
