বিশেষভাবে তুলে ধরা
শীট ধাতু guillotine শিয়ার
,guillotine ধাতু কর্তনকারী
-
নিয়ন্ত্রণ ব্যবস্থাDLELM নিয়ন্ত্রণ সিস্টেম
-
নামএনসি জলবাহী গিলোটিন শিয়ার / জলবাহী গিলোটিন শিয়ার
-
প্রয়োগকাটা শীট ধাতু
-
শক্তি কাটা25Mpa
-
ওজন6300kg
-
কাটা কোণ0.5-2 ডিগ্রী
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামWXJQ
-
সাক্ষ্যদানISO9001
-
মডেল নম্বারQC12K-6X3200
-
ন্যূনতম চাহিদার পরিমাণ1 বিন্যাস করুন
-
প্যাকেজিং বিবরণলোহা প্যালেট এবং কাঠের ক্ষেত্রে ধারক: 40'HQx1
-
ডেলিভারি সময়৩০ দিন
বৈদ্যুতিক এনসি হাইড্রোলিক গিলোটিন শিয়ার প্লেট মাহিন কাটন
হাইড্রোলিক গিলোটিন শীয়ার, জলবাহী কাটিং মেশিন, জলবাহী কাটিং মেশিন, শীট প্রেস ব্রেক মেশিন, সিএনসি প্রেস ব্রেক, ট্যান্ডেম প্রেস ব্রেক, নমন মেশিন
বৈশিষ্ট্য
- সঙ্গে guillotine শিয়ার টোটালি ইউরোপীয় নকশা, সুসজ্জিত খুঁজছেন
- কাঁচি মেশিনের ফ্রেম তাপমাত্রা, ভাল স্থিতিশীলতা দ্বারা ঢালাই অংশ ভেতরের-চাপের বন্ধ
- প্লেট শিয়ার শরীরের বালি-বিস্ফোরণ সঙ্গে জং অপসারণ এবং বিরোধী জং পেইন্ট সঙ্গে লেপা
- ফ্রেম, সমাবেশ পৃষ্ঠ এবং সংযোগ গর্ত, একক পাসে 60 'পর্যন্ত, ঢালাই প্রক্রিয়া afte machined হয়।
- প্লেট কাটিয়া মেশিন ফ্রেমের নকশা দীর্ঘ সময়ের জন্য সঠিক অংশগুলি উত্পাদন করার ক্ষমতা সম্পর্কিত কোনও যন্ত্রের একটি গুরুত্বপূর্ণ অংশ।
- কাঁচি শিল্প কিছু শিল্পে হালকা ইস্পাত, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম শীট কাটা ব্যবহার।
প্রযুক্তিগত বৈশিষ্ট্য:
| 1 | আদর্শ | সিএনসি হাইড্রোলিক গিলোটিন শিয়ার | |
| 2 | কাটন দৈর্ঘ্য | 3200 মিমি | |
| 3 | বেধ কাটা | 6 মিমি (হালকা ইস্পাত 450 এমপিএ) | |
| 4 | শিয়ার কোণ | 1 ° 30 ' | |
| 5 | প্রতি মিনিটে স্ট্রোক সংখ্যা | 14 | |
| 6 | গলা গভীরতা | 150 মিমি | |
| 7 | নিয়ন্ত্রণ ব্যবস্থা | DAC-310 সিস্টেম নেদারল্যান্ডস | |
| 8 | নিয়ন্ত্রণ অক্ষ | এক্স ফিরে গেজ এবং ফলক ফাঁক | |
| 9 | servo মোটর | ইয়াসকা জাপান | |
| 10 | ফিরে গেজ স্ক্রু | বল স্ক্রু | |
| 11 | স্ট্রোক ফিরে গেজ | 20-600mm | |
| 12 | মুল মটর | 7.5kw | |
| 13 | মন্ত্রিসভা প্রধান ইলেকট্রিক উপাদান | Schneider বা সিমেন্স | |
| 14 | সিলিন্ডার মধ্যে সীল | NOK, জাপানে তৈরি | |
| 15 | জলবাহী পাম্প | চীন | |
| 16 | প্রধান জলবাহী উপাদান | চীন | |
| 17 | নিট ওজন | 9000 কেজি | |
| 18 | সামগ্রিক আকার (মিমি) | 3870x1610x2010 | |
| 19 | প্যাকিং: | বৃষ্টিরোধক কভার সঙ্গে আয়রন প্লেট | |
| 20 | প্রসবের তারিখ | 25 কর্মদিবস | |
কাঁচি মেশিন যথার্থ পরীক্ষা
1. জ্যামিতিক নির্ভুলতা
| পরীক্ষার জন্য আইটেম | স্কেচ | কাটা বেধ | সহ্য | প্রকৃত পরিমাপ |

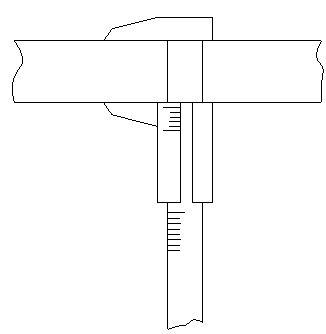

| ব্লেড ফাঁক অভিন্নতা |
| 6mm | 0.06mm | 0.05 মিমি |
| নীচে ফলক এবং backgauge প্রান্ত মধ্যে সমান্তরালতা |
| 0.20 মিমি (1000 এর বেশি দৈর্ঘ্য) | 0.15mm / মি | |
2. কর্তন কর্তন
| পরীক্ষার জন্য আইটেম | স্কেচ | সহ্য | প্রকৃত পরিমাপ |

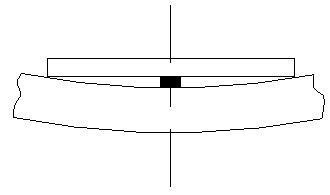

| পরীক্ষার টুকরা সোজাতা |
| 0.45mm (1000 এর বেশি দৈর্ঘ্য) | 0.25 মিমি / মি |
| পরীক্ষার টুকরা সমান্তরালতা |
| 0.30mm (1000 এর বেশি দৈর্ঘ্য) | 0.15mm / মি |
হাইড্রোলিক শিয়ার বৈদ্যুতিক সিস্টেম এবং নিরাপত্তা interlock
- বৈদ্যুতিক উপাদান আমদানি করা হয় বা চীন-বিদেশী যৌথ উদ্যোগ থেকে, আন্তর্জাতিক মান, নির্ভরযোগ্য নিরাপত্তা, দীর্ঘ জীবন, ভাল বিরোধী হস্তক্ষেপ ক্ষমতা, একটি
- বিকিরণ ইউনিট বৈদ্যুতিক মন্ত্রিসভা লাগানো হয়।
- অভিভাবক বেড়া এবং নিরাপত্তা ইন্টারলক অপারেশন নিরাপত্তা নিশ্চিত করার জন্য। আছে একটি
- চলমান একক হাত পেডাল সুইচ, কাজ সহজ।
- ইউরোপীয় ইউনিয়ন সিই সার্টিফিকেশন এবং আইএসও মানের সিস্টেম সার্টিফিকেশন দ্বারা মেশিন
সিএনসি ব্যাক গেজ (এক্স অক্ষ) এবং বায়ুসংক্রান্ত সমর্থন
- এক্স অক্ষ ব্যাক গেজ ক্লিয়ারেন্স সাইবটouch 6 দ্বারা নিয়ন্ত্রিত হয় যা উচ্চ কাটিয়া সঠিকতা নিশ্চিত করে, ঐচ্ছিক বল স্ক্রু এবং লাইন গাইড রেল সহ ব্যাকগেজ,
- ব্যাকগেজ সর্বোচ্চ স্ট্রোক 500mm বুঝতে পারেন।
- জ্যামিং থেকে উপাদান প্রতিরোধ করতে উপরের বীমের সাথে সুইং করে ব্যাকগ্রাউন্ড বার
- কাটিয়া সময় স্লাইডিং এড়ানোর জন্য শক্তিশালী হোল্ডন সিলিন্ডার
- শিয়ার বায়ুসংক্রান্ত সমর্থন সজ্জিত, এটা পাতলা শীট সময় পতন এড়াতে
- ভাল মানের workpiece পেতে কাটা।
প্যাকিং এবং শিপিং:
- Seaworthy প্যাকিং, প্লাস্টিকের ফিল্ম এবং আইরিন প্যালেট
- প্যাকেজিং ঐচ্ছিক: কাঠের ক্ষেত্রে
- বন্দর লোড হচ্ছে: সাংহাই বা নিংবো
- সমুদ্র বা রেলওয়ে দ্বারা মেশিন পরিবহন
- প্রযুক্তিগত সেবা সব জীবন।
- পাটা: 24 মাস
- বিদেশে সেবা যন্ত্রপাতি পাওয়া প্রকৌশলী।
শিপিং ডকুমেন্টস:
1. অপারেশন ম্যানুয়াল (জলবাহী অঙ্কন, বৈদ্যুতিক অঙ্কন)
2. ফাউন্ডেশন পরিকল্পনা
3. কোয়ালিটি সার্টিফিকেশন
4. প্যাকিং তালিকা
5. কনভেনিয়্যাল চালান
6. মূল সার্টিফিকেট
এখানে ব্রোশার ডাউনলোড করুন
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
