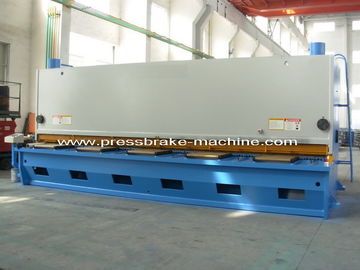

মেকানিক্যাল হাইড্রোলিক গিলোটিন কাঁচি মেশিন 6.5 মিটার শিয়ার স্টিল জলবাহী গিলোটিন কাঁচি, জলবাহী কাঁচি মেশিন, জলবাহী কাটিয়া মেশিন, শীট প্রেস ব্রেক মেশিন, সিএনসি প্রেস ব্রেক, ট্যান্ডেম প্রেস ব্রেক, নমন মেশিন
পণ্যের বর্ণনা - পুরু শীট কাটিয়া মেশিন সুপরিচিত শীর্ষ এবং নিচের হাতিয়ার সজ্জিত
- কাঁচি মেশিন দীর্ঘ দীর্ঘস্থায়ী একটি nd স্পষ্টভাবে নমন প্রদান করা হয়। সিলেন্ট উচ্চ চাপ পাম্প
- গিলোনের শিয়ার ইইউটি স্ট্রিমলাইনযুক্ত নকশা, মোনালবলক এন্ডেলিং চিকিত্সা দ্বারা ঢালাই রোবট ও অ্যাপ্যাটাস এবং স্ট্রেস রিফ্রেশ প্রসেস।
- উন্নত সংহত জলবাহী সিস্টেম, ভাল নির্ভরযোগ্যতা ব্যবহার;
- আমরা তিন পয়েন্ট টাইপ ঘূর্ণায়মান গাইড ব্যবহার, উন্নত করার জন্য রেল ফাঁক নিষ্কাশন
- কাটিয়া মান ,; যান্ত্রিক ফিরে গেজ, ম্যানুয়াল সমন্বয়,
- ডিজিটাল প্রদর্শন;
- ফলক ফাঁক হাতল সমন্বয়, দ্রুত, সঠিক, সুবিধাজনক;
- আয়তক্ষেত্রাকার ফলক, চারটি ফলক ব্যবহার করা যেতে পারে, দীর্ঘ সেবা জীবন।
- নিয়মিত কাঁচি গাট্টা, প্লেট উপাদান বিকৃতি কমাতে;
- কাঠামো tilting, সহজ ভোজন, এবং উন্নত করতে পারেন দ্বারা সরঞ্জাম ক্যারিয়ার
- কাজের সঠিকতা;
- বিভাগে ঢালাই এর ফাংশন; লাইনে লাইট ফাংশন সঙ্গে;
- উপাদান সাপোর্ট ডিভাইস পরে (অন্য পছন্দ)
হাইড্রোলিক শিয়ার মেশিন পরামিতি
মডেল | QC11K-16x6500 |
সর্বাধিক শিয়ার প্লেট বেধ | মিমি | 16 |
সর্বাধিক কাটিয়া প্রস্থ | মিমি | 6500 |
শিয়ার প্লেট শক্তি | এন / m² মত | 450 |
শিয়ার কোণ | ডিগ্রি | 0.5-2.5 |
কাটিং সময় | টাইমস / মিনিট | 4 |
সর্বাধিক পিছন স্ট্রোক স্ট্রোক | মিমি | 20-1000 |
জ্বালানি ট্যাংক ভলিউম | এল | 1550 |
প্রধান মোটর ক্ষমতা | কে W | 37 |
মেশিন দৈর্ঘ্য | মিমি | 7450 |
মেশিন প্রস্থ | মিমি | 2550 |
মেশিন উচ্চতা | মিমি | 3170 |
মেশিন ওজন | কেজি | 39000 |
আমাদের সেবা
1. ইনস্টলেশন সেবা |
ইনস্টলেশন সেবা সব shenchong মেশিনের সাথে উপলব্ধ। আমরা ইনস্টলেশনের এবং মেশিনের preoperation জন্য গ্রাহকের কারখানা থেকে প্রযুক্তিবিদ পাঠান। |
2. ট্রেনিং সেবা |
আমাদের প্রযুক্তিবিদ আপনার কারখানার জন্য উপলব্ধ এবং আমাদের মেশিন ব্যবহার কিভাবে প্রশিক্ষণ প্রদান। পাশাপাশি, আপনি যন্ত্রগুলি কীভাবে পরিচালনা করবেন তা শিখতে আপনার প্রযুক্তিতে আপনার প্রযুক্তিবিদ পাঠাতে পারেন। |
3. কোয়ালিটি গ্যারান্টি |
আমরা মেশিনের গুণমানের গ্যারান্টি প্রদান করি (যেমন প্রক্রিয়াজাতকরণের গতি এবং কার্য সম্পাদন নমুনা তৈরির তথ্য হিসাবে একই)। |
আমরা চালান আগে চূড়ান্ত পরীক্ষা ব্যবস্থা। আমরা কয়েক দিনের জন্য মেশিন চালান, এবং তারপর পরীক্ষার জন্য গ্রাহকের উপকরণ ব্যবহার করুন। নিশ্চিত করার পরে মেশিনটি সেরা কর্মক্ষমতা, তারপর চালান করা। |
মেশিন ওয়ারেন্টি 2year হয়। আমরা প্রয়োজন হলে নমনীয় বর্ধিত ওয়ারেন্টি অফার। |
মেশিন ভূমিকা
1. রাক অংশ
- ইস্পাত প্লেট ঢালাই ফ্রেম গঠন দ্বারা, ভাল কঠোরতা সঙ্গে,
- দুইটি তেল সিলিন্ডার উপরের দুটি কলামে কাজ করে, এতে ওয়ার্কবেনচ
- অশ্বপালনের ঢালাই সংযোগ। ব্লেড মাউন্ট করা অধীনে
- workbench উপর, এবং ক্ষুদ্র সমন্বয় করতে পারেন, এমনকি ফলক ফাঁক করা।
2. উপরের স্লাইড বিশ্রাম
- ইস্পাত প্লেট welded কাঠামো জন্য, তার শক্ত বেলন পরে, ভাল কঠোরতা সঙ্গে
- ফুলকাম, তেল সিলিন্ডার চালানো আন্দোলন ড্রাইভিং মধ্যে
- সম্পূর্ণ শিয়ার চারপাশে এবং নিচে। তিনটি পয়েন্ট ঘূর্ণায়মান গাইড রেল অ্যাডপ্ট,
- গাইড ক্লিয়ারেন্স নিষ্কাশন, শিয়ার মানের উন্নত। রেকটাঙ্গুলার ফলক,
- চার অংশ সব, দীর্ঘ সেবা জীবন ব্যবহার করতে পারেন। গঠন গঠন
- অন্তর্মুখী, blanking সহজতর, এবং কাজের নির্ভুলতা উন্নত করতে পারেন।
- কাঁধে বিশ্রাম এঙ্গেল বিন্যাসযোগ্য হ্রাস, স্থায়ী হয়
- শীট ধাতু বিকৃতি,
- সামনে প্যানেল, ফলক বাম দিকে হাতল সমন্বয়
- ফাঁক নির্দেশাবলী; সামনে এবং পিছন গাইড রেল এবং বেলন খাদ ইস্পাত forging গ্রহণ।
3. প্রেস ডিভাইস
- ফ্রেম উপাদান সামনে সাপোর্ট প্লেট উপর আরো চাপ ইনস্টল করে
- তেল সিলিন্ডার,
- উপাদান সিলিন্ডার inlet চাপ, চাপ পরে মাথা নত করা হয়
- শিয়ার সমাপ্তি পরে বসন্ত উত্তেজনা, চাপ প্লেট, পরাস্ত,
- টর্সিয়ান বসন্ত মাধ্যমে
- টান এবং রিসেট।
- একটি চাদর দ্বারা বৃদ্ধি সঙ্গে উপাদান বৃদ্ধি যে বল আকার
- শীট ধাতু বেধ।
4. প্রতিষ্ঠান বন্ধ রাখুন
- আগে রাখা বন্ধ: আগে রাখা বন্ধ রক এবং স্কেল এবং বাম সীমা বাজে,
- ইত্যাদি রচনা।
- পরে রাখা (পিছন গেজ): উপরের স্লাইড মধ্যে রানগ অধীনে বিশ্রাম, পাশাপাশি
- উপরে নিচে, স্ক্রু চালিত দ্বারা ফিরে গেজ প্রবিধান
- একটি মোটর ড্রাইভ দ্বারা। আন্দোলন দূরত্ব নিয়ন্ত্রণ,
- এবং একটি নরম সীমা লোডিং সিস্টেম আছে .. মোটর প্রয়োজন পূরণ করতে পারে না
- আকার, ম্যানুয়াল এবং সূক্ষ্ম-টিউনিং প্রয়োজনীয় মান সামঞ্জস্য করতে নিশ্চিত করা।
- তাই ফিরে গেজ সমন্বয়
- সুবিধাজনক এবং নির্ভরযোগ্য।
5. মেশিন জলবাহী সিস্টেম
- এই মেশিন হাইড্রোলিক ট্রান্সমিশন, প্রধান গিয়ার পাম্প, জলবাহী গ্রহণ
- সিস্টেম এক-উপায় ভালভ, ত্রাণ ভালভ সিস্টেম, ইলেক্ট্রোম্যাগনেটিক দিকনির্দেশনা মাধ্যমে
- ভালভ এবং গবাদি পশু খুলতে পারেন, ইত্যাদি
- সিস্টেম যুক্তিসঙ্গত,
- আন্দোলন স্থিতিশীল এবং নির্ভরযোগ্য।
- মোটর স্টার্টআপ পরে তীর ঘূর্ণন দিক নির্দেশ অনুযায়ী,
- (যখন ইলেক্ট্রোম্যাগনেটিক ভালভ কাজ করে না) ড্রাইভ গিয়ার পাম্প ফিল্টার করা হবে
- ভালভ প্লেট এবং ইলেক্ট্রোম্যাগনেটিক ভালভ তেল তেল স্তন্যপান পাইপ মাধ্যমে তেল
- ট্যাংক ফিরে পরে।
- সিস্টেম ব্যবহৃত গিয়ার পাম্প দ্বারা সরবরাহ চাপ,
- ওভারফ্লো ভালভ দ্বারা সেট 20 এমপিএ জন্য সিস্টেম সর্বোচ্চ চাপ চাপ,
- হাইড্রোলিক ভালভ তারা বাইরে যেতে আগে, সাধারণত ব্যবহারকারী ডি সেটিং করা হয়েছে
- oes কোনো সাংগঠনিক প্রয়োজন, সাংহাই জলবাহী
- ভালভ জলবাহী ভালভ, সব সীল ওয়াল কার্ড ব্যবহার করা হয়, জাপান লাইন নির্বাচন করুন
- সংক্ষিপ্ত, কম ফুটো, সহজ রক্ষণাবেক্ষণ এবং ডিবাগিং সাজাইয়া।
6. মেশিন বৈদ্যুতিক সিস্টেম
- এই মেশিনটি প্রধান লুপ দ্বারা 50 এইচজি, 380 ভি AC শক্তি সরবরাহ গ্রহণ করে
- ট্রান্সফরমার আউটপুট 220 ভোল্টেজ নিয়ন্ত্রণ, ইলেক্ট্রোম্যাগনেটিক ত্রাণ ভালভ,
- সূচক হালকা এবং বাটন .. বাম দিকে অবস্থিত মেশিন বৈদ্যুতিক বক্স
- মেশিন টুলস, মেশিন ইনস্টলেশন সামনে নিয়ন্ত্রণ বোতাম,
- সহজ অপারেশন, যা বৈদ্যুতিক বক্স দ্বারা প্যাডাল সুইচ SA3 সীসা বাড়ে।
- Knob সুইচ মাধ্যমে মেশিন একক, ক্রমাগত এবং হতে পারে
- গতিশীল ক্ষমতা। মেশিন এছাড়াও শিয়ার দৈর্ঘ্য সমন্বয় আছে,
- ঘন ঘন, সময় রিলে বহির্মুখী knob ঘুরিয়ে, শিয়ার দৈর্ঘ্য সামঞ্জস্য করতে পারেন, ঘূর্ণমান ঘূর্ণন
- এসএইচ 2 সুইচ, rev। লাইট উজ্জ্বল আলো, মোবাইল কাটা শীট ধাতু, সারি করা
- শীট ধাতু প্রক্রিয়াকরণ লাইন এবং মেশিন ফলক অভিক্ষেপ overlap,
- শিয়ার প্রয়োজনীয় ফলাফল করতে পারেন। সিমেন্ট দ্বারা বৈদ্যুতিক উপাদান।
- প্রধান বর্তনী ওভারলোড এবং শর্ট সার্কিট সুরক্ষা ফাংশন আছে,
- নিরাপদ এবং নির্ভরযোগ্য, বজায় রাখা সহজ।
